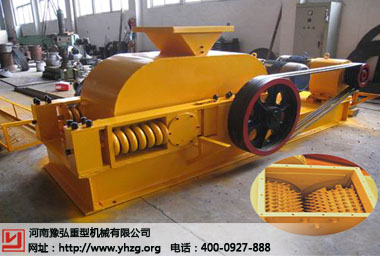

齒輥式破碎機齒輥式破碎機
產品簡介
齒輥式破碎機有雙齒輥式破碎機和四齒輥式破碎機兩種，雙齒輥式破碎機為機械彈簧式，該設備可根據破碎物料特性和要求分別配用粗齒輥或中齒輥，四齒輥式破碎機由兩臺雙齒輥破碎機組合而成；齒輥式破碎機適用于煤炭、冶金、礦山、化工、建材等行業以及大型煤礦或選煤廠原煤含矸石的破碎；齒輥式破碎機破碎能力大， 詳細 >>
- 齒輥式破碎機有雙齒輥式破碎機和四齒輥式破碎機兩種，雙齒輥式破碎機為機械彈簧式，該設備可根據破碎物料特性和要求分別配用粗齒輥或中齒輥，四齒輥式破碎機由兩臺雙齒輥破碎機組合而成；齒輥式破碎機適用于煤炭、冶金、礦山、化工、建材等行業以及大型煤礦或選煤廠原煤含矸石的破碎；齒輥式破碎機破碎能力大，電動機與減速器之間用限距型液力偶合器聯接，防止動力過載，傳感器過載保護，安全可靠。齒輥間距液壓調整，齒輥軸承集中潤滑。齒形優化設計，拉剪力選擇破碎，低耗，出粒均勻。
- 濕式磁選機的型號及技術參數
規 格
型 號
進料粒度
(mm)
出料粒度
(mm)
處理能力
(t/h)
轉速
(r./min)
配用動力
(kw)
重量
(T)
外形尺寸
(長×寬×高)(mm)
2PGC450×500
200
0-100
20-55
50
Y180l-6-11
3.4
2492×2200×758
2PGC600×750
600
50-125
75-125
50
Y225M-8-22
6.9
3265×2780×1442
2PGC600×900
300
25-75
30-110
64
Y250M-6-37
7.2
3265×2810×1442
2PGC900×900
≤350
≤80
150-250
70
Y225M-6-30
13
3500×3300×1400
2PGC1250×1250
≤600
≤35
150-200
100
YR280M-4-75×2
36.5
7980×5872×2200
2PGC1200×1500
300
≤100
210
70.5
Y315S-4
110
8010×4900×2170
干式磁選機的型號及技術參數
基本參數
型號
GYC-60B
GYC-60B-I
GYC-2×60
GYC-3×60
GYC-3×80
GYC-4×80
滾筒直徑×長度 mm
ø320×600
ø320×600
ø320×600
ø320×600
ø404×800
ø404×800
較高磁感應強度
3500
1100
3500
110-3000 -3500
110-3000 -3500
110-3000 -5000
滾筒數量
1
1
2
3
3
4
滾筒轉速r/min
66.47.33
66.47.33
66.47.33
34.5-172(可調)
54.5-172(可調)
54.5-172(可調)
選料尺寸mm
0.05-25
0.063-25
0.05-25
0-8
0-8
0-8
電機型號
Y801-4
Y801-4
Y801-4
ZBW-1.5
ZBW-1.5
ZBW-1.5
功率kw
0.75
0.75
0.75
1.1
1.5
2.2
生產率t/h
0.5-2.5
0.1-3
0.5-2.5
0.8-2.5
1.5-2.5
1.5-2.5
重量t
0.25
0.65
0.5
1.2
1.5
2.4
應用范圍及說明
精選
粗選
精選
加振動給料機
加振動給料機
精選
-
1.具有篩分和破碎雙重功能
兩齒輥軸固定安裝,它們的相對運動如同一個旋轉的格篩,滿足粒度要求的物料首先由齒輥或齒輥與襯板間隙漏下實現初步篩分,從而可以避免那部分物料經過輥齒的再破碎,既降低了物料的過破碎率和能耗,又減少了輥齒的破碎時間,延長了使用壽命。同時使齒輥差速相向運轉,具有更好的剪切和拉伸破碎效果。輥齒的運動還使得物料破碎后被強制排出,不易產生擁堵,因而也適合黏性物料和含水分較高的物料。
2.兩齒輥非等圓、非嚙合、非等速運轉
該特點大大增加對礦料的剪切破碎效果,減少了目前國內外齒輥式破碎機存在的堵塞現象。3.采用雙重過載保護
限矩型液力耦合器一方面吸收破碎時產生的沖擊力使機器運行平穩,另一方面又對整機起到安全保護作用,一旦設備內部卡死或超載,液力耦合器就自動切斷動力的傳遞,使電機空轉,從而對電機和大、小齒輥起到保護作用；該機配備動顎緩沖裝置,當齒輥因破碎力超載時會迫使壓縮彈簧徑向水平外移以增大齒輥與顎板之間的間隙,對齒輥和顎體同時起到保護作用。
4.裝配靈活,維修方便
齒輥軸上裝配著破碎齒環,齒環上鑲嵌齒套,用螺栓固定。當破碎過程中齒套的磨損達到一定程度時可以進行個別更換,速度快,從而減少停機時間,降低生產成本。
5.結構合理,壽命長
破碎輥齒采用特殊螺旋排列,既便于符合粒度要求的物料排出,又使齒輥同時受力的輥齒數量減少,有利于破碎大塊物料。同時利用齒輥與襯板和顎體的雙重作用實現對物料的破碎,減少輪齒工作量,提高破碎效率,延長整機使用時間。
齒輥碎煤機具效率高、壽命長、全密封、噪音低、過料碎性小，出料粒度比較均勻等特點。
齒輥式破碎機由單臺或者多臺電機帶動破碎機兩側皮帶輪，使齒輥?zhàn)鱿嘞蜣D(zhuǎn)動，符合兩齒輥間隙的物料自動落下，大于齒輥的物料在齒輥上受到組合破碎（劈、搓折、擊）從而達到所需粒度的要求。
